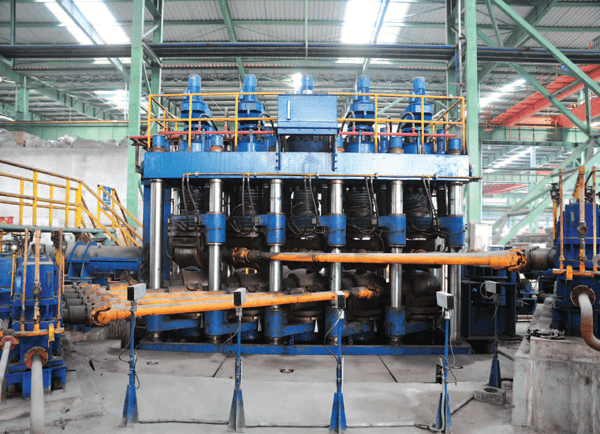

10 辊冷矫机(太原重工)
设备参数:
工作辊辊距: 4×900mm
工作辊数: 10辊
(排列方式为2-2-2-2-2,上五下五,全传动)
工作辊腰径/辊身长: φ380/480mm
工作辊安装角: 33°
工作辊角度调整范围: 29°~37°
工作辊材质: 高铬合金铸铁
工作辊开口度: 0~250mm
单辊最大矫直力: 1300KN
矫直速度: 0.5~2m/s
钢管参数:
钢管外径: Φ48.3 mm~Φ180mm(管端加厚到194.5mm);
钢管壁厚: 3.18mm~25mm;
钢管长度: 6~12.5m;
矫直后最大弯曲度: 全长 ≤3mm
管端 1/1000mm
椭圆度 ≤0.4%D
钢管矫直温度: ≤150℃
矫直要求:
矫直后表面质量:钢管表面无凹痕和损伤等(矫直后不产生新的缺陷)。
矫直调整:
矫直机矫直规格与矫直角度调整关系可参考下表:
Φ48 |
Φ73 |
Φ89 |
Φ127 |
Φ140 |
Φ159 |
Φ168 |
Φ180 |
30° |
31.5° |
32° |
34° |
35° |
36° |
36.5° |
37° |
